  • RZ-C8磁导体镇流器

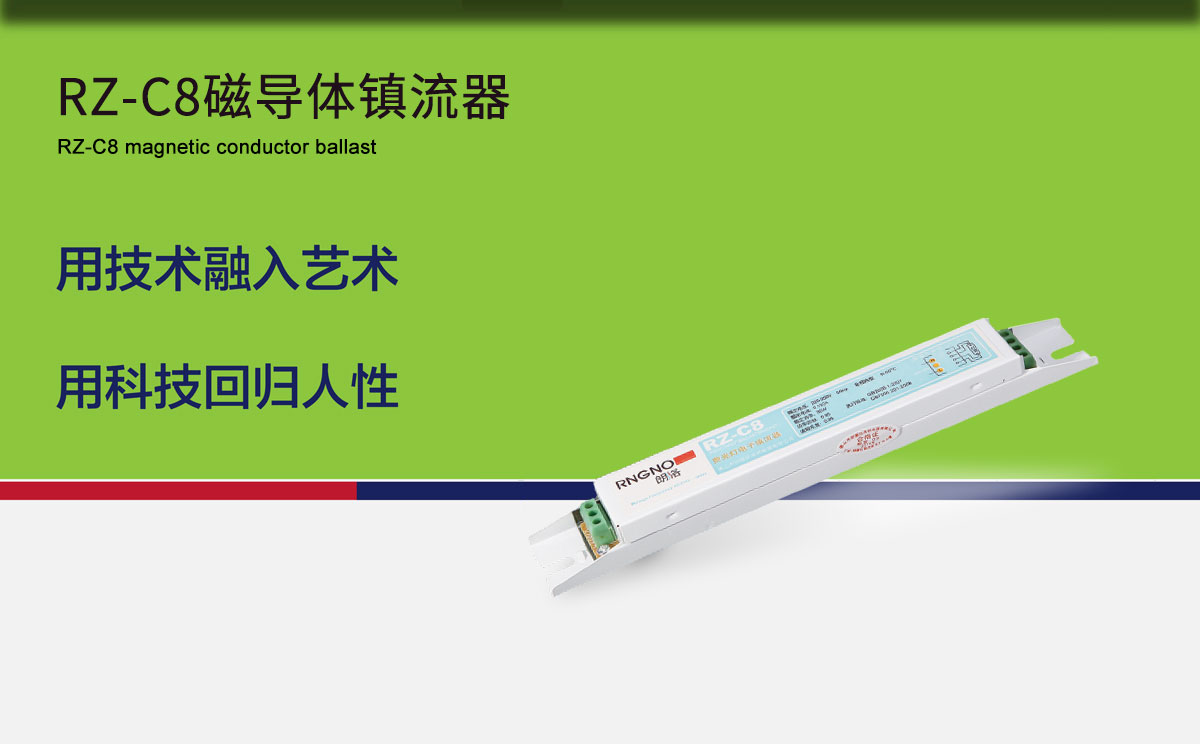

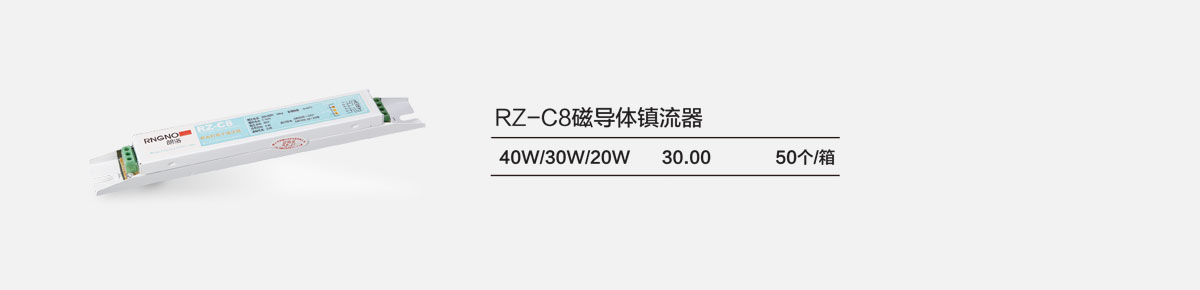

RZ-C8磁导体镇流器

用技术融入艺术,用科技回归人性
面板材质
面板材质:

优质PC阻燃原料

产品特点
产品特点:

抗冲击、抗氧化、抗腐蚀

全国热线

0757-25566890

产品详情


细节视频
产品知识

镇流器工作原理简介

镇流器(ballast)是一个铁芯电感线圈,电感的作用就是当线圈中的电流发生变化时,引起磁通的变化,从而产生感应电动势,由于其方向与电流的方向相反,所以阻碍着电流变化。镇流器可以由电感、电阻、电容和漏磁变压器等独立组成,也可以由这些器件或由电子元件等组合而成。镇流器在实际应用中,其功能已不仅局限于镇流器本身,还常将电路中所需的其他功能或装置,都包含于镇流器之中。


日光灯为什么需要镇流器?

因为日常使用的日光灯启动时,需要600伏~800伏左右的高电压使其启动,日光灯工作时只要100伏左右的电压,所以日光灯需要镇流器来满足日光灯的启动和工作所需要的电压。日光灯正常工作时,电流通过镇流器、灯管形成回路,日光灯的灯丝没有电流通过,日光灯正常发光后时,由于交流电不断通过镇流器的线圈,线圈中产生自感电动势,自感电动势阻碍线圈中的电流变化,镇流器起到降压限流的作用,使灯管两端只有100伏左右的电压而正常工作、正常发光。另外,日光灯正常工作时两端100伏左右的电压低于启辉器的电离电压,不能使启辉器气体导电,也就不会反复启动。所以,镇流器就能满足日光灯启动和工作所需要的条件。


电子镇流器工作原理

电子镇流器,是指日光灯管上面用的那种由电子元件构成的镇流器,电子镇流器是一个将工频交流电源转换成高频交流电源的变换器,其基本工作原理是:工频电源经过射频干扰滤波器,全波整流和无源功率因素校正器后,变为直流电源。通过DC/AC变换器,输出20K-100KHZ的高频交流电源,加到与灯连接的LC串联谐振电路加热灯丝,同时在电容器上产生谐振高压,加在灯管两端,但使灯管"放电"变成"导通"状态,再进入发光状态。

电子镇流器免去了传统灯管使用启辉器启动灯管的方式,开关一开灯管即亮。优点: 1.
功率因数高、节能:自身功耗低,使灯的总输入功率下降约20%。2.消除频闪,发光更稳定。有利于提高视觉分辨率,提高功效。3.延长灯管寿命。4.噪音低等。


电子镇流器的优点

与传统的电感式镇流器相比,电子镇流器具有如下优点:

a节电效果显著,其节电特征主要表现在:增加光输出,提高灯光效;自身功耗低;具有高功率因数。

b.体积小、重量轻、无闪烁、无噪声。

c.能实现低电压启动。

电子镇流器的维修

灯管不亮,而灯管是好的情况下,就是镇流器损坏,大多数电子镇流器坏只是谐振电容8200p/1600v击穿引起!几毛钱一个,更换即可正常工作!少数是其他元件损坏,维修难度就比较大。


电感式镇流器工作原理

镇流器在瞬间断电时,就会自感产生高压,加在日光灯管的两端的电极上,这个动作是交替进行的。当启辉器开路时,镇流器就会自感产生高压加在灯管的两端灯丝上,灯丝发射电子轰击管壁的萤光粉发光,启辉器反复几次通断,就会反复几次这样的动作,从而打通灯管。当灯管正常发光时,内阻变小,启辉器就始终保持开路状态,这样电流就稳定的通过灯管、镇流器工作了,使灯管正常发光。

当开关闭合时220V50Hz的交流电源的电压加在经镇流器、灯管灯丝、加到启辉器的两极。220伏的电压使得启辉器的惰性气体电离,产生辉光放电。辉光放电的热量使U型双金属片的动触片受热膨胀伸长,跟静触片接通,电流通过镇流器、启辉器触极和两端灯丝构成通路,于是镇流器线圈和灯管中的灯丝就有电流通过,形成如下图的通路给灯丝加热。灯丝很快被电流加热,发射出大量电子。


电感式镇流器优点

电感镇流由于结构简单,寿命长,作为第一种荧光灯配合工作的镇流器,它的市场占有率还比较大,但是,由于它的功率因数低,低电压启动性能差,耗能笨重,频闪,功耗比较大等诸多缺点,它的市场慢慢地被电子镇流器所取代。附:(电感镇流器能量损耗:40W(灯管功率)+10W(电感镇流器自身发热损耗)等于整套灯具总耗电约为50W。)

这时,因为启动器的两个电极接触在一起时,启辉器跳泡内两金属片之间电压为零,辉光放电消失,管内温度降低;双金属片冷却收缩自动复位,两极断开。当两个电极断开电流变化时,电感镇流器产生自感电动势与电源电压叠加后形成高电压,加到灯管两端,使灯管内灯丝受热时发射出来的大量电子,在灯管两端高电压作用下,大量电子被加速运动碰撞管内氩气分子,使之迅速电离。氩气电离生热,热量使水银产生蒸气,随之水银蒸气也被电离,并发出强烈的紫外线。在紫外线的激发下,管壁内的荧光粉发出近乎白色的可见光。
