  • TD28等电位联结端子箱(塑面)

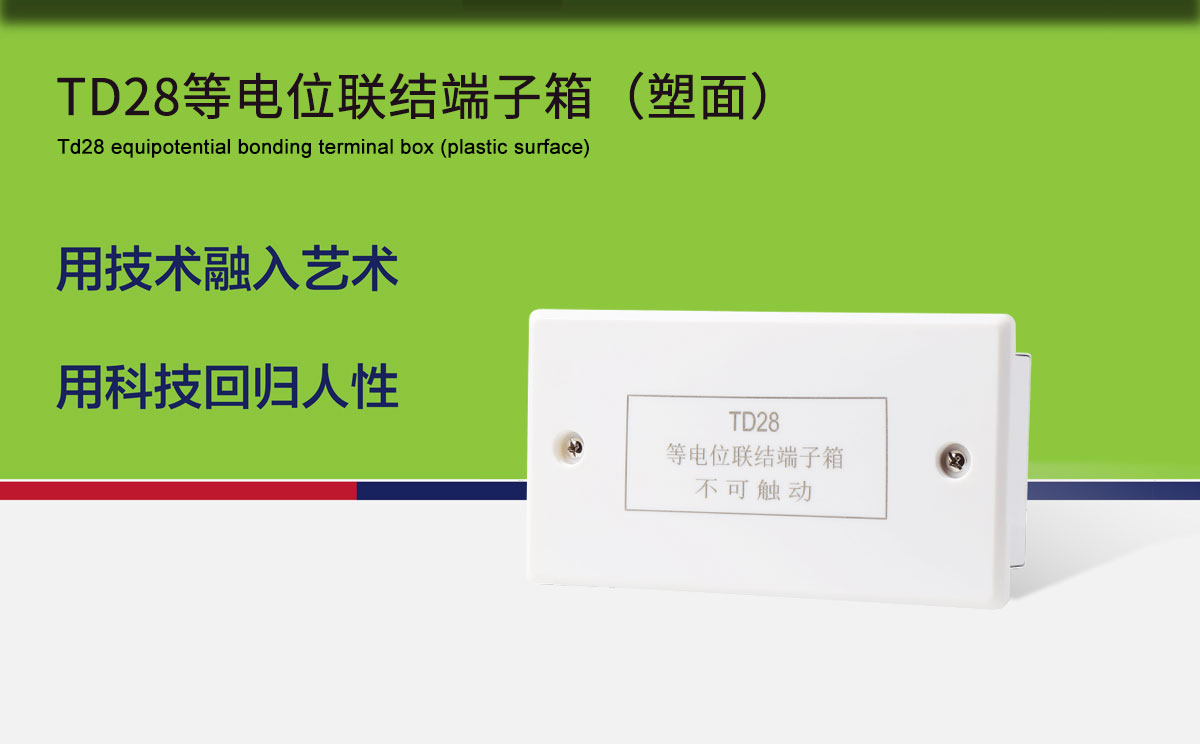

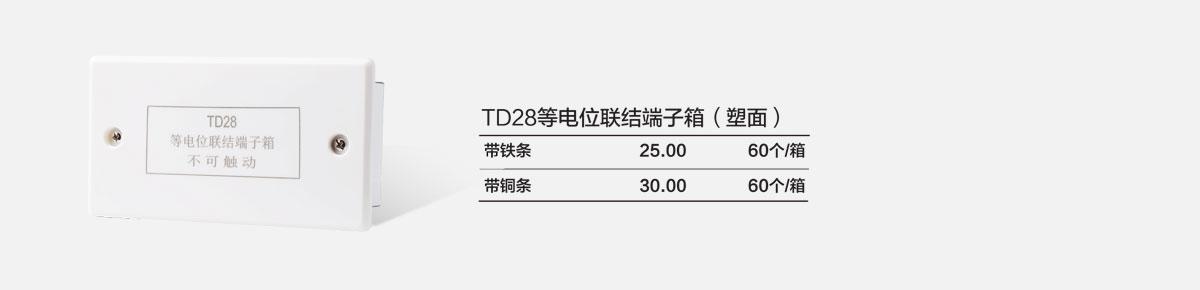

TD28等电位联结端子箱(塑面)

用技术融入艺术,用科技回归人性
面板材质
面板材质:

优质PC阻燃原料

产品特点
产品特点:

抗冲击、抗氧化、抗腐蚀

全国热线

0757-25566890

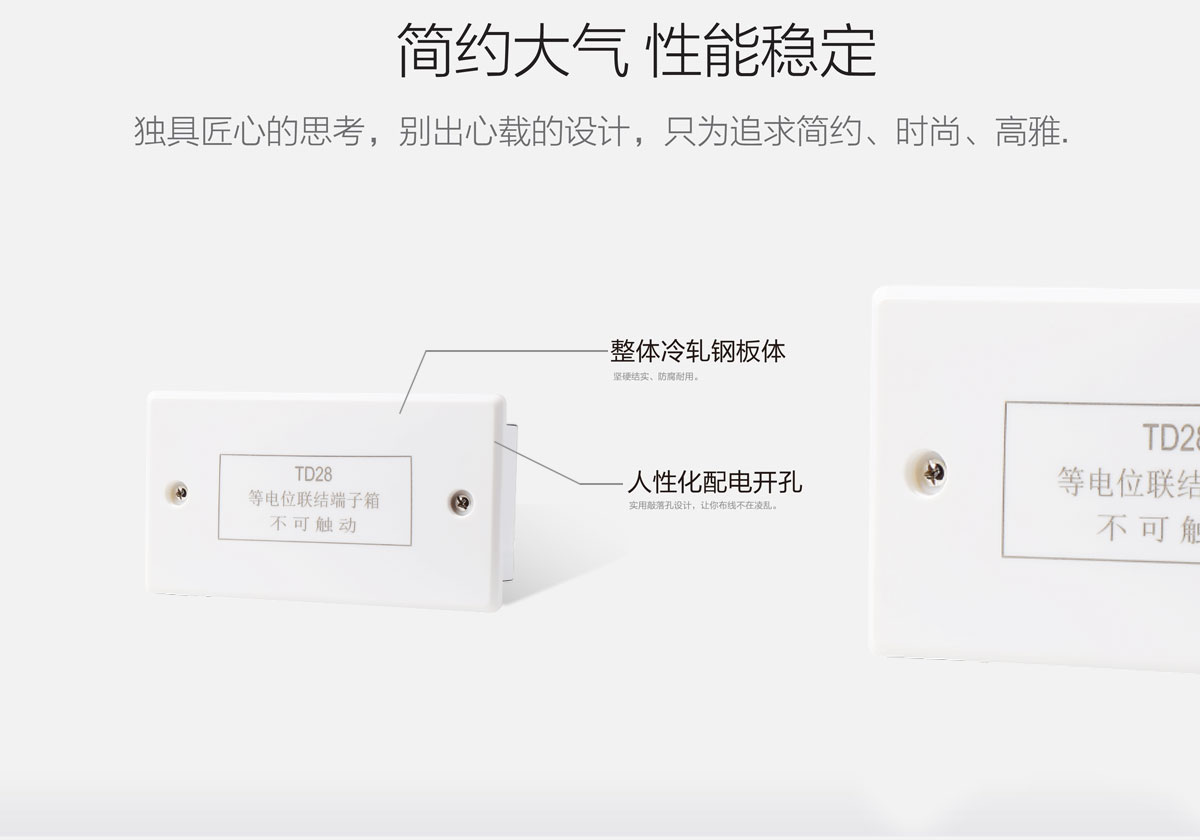

产品详情


细节视频
产品知识

家装配电箱的接线安装要点

1、总配电箱应设在靠近电源的地区。

分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、配电箱、开关箱应装设在干燥、通风及常温场所;不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动,液体侵溅及热源烘烤的场所。否则,须作特殊防护处理。

3、配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品;不得有灌木、杂草。

4、配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5m。

5、配电箱、开关箱应装设端正、牢固,移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m,小于1.5m,移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5m。

6、配电箱内的电器应首先安装在非金属或木质的绝缘电器安装板上,然后整体紧固在配电箱箱体内,金属板与铁质配电盘箱箱体应作电气连接。

7、配电箱、开关箱内的开关电器应按规定的位置紧固在电器安装板上,不提歪斜和松动。

8、配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护零线接线端子板分设。

9、配电箱、开关箱内的连接线应采用绝缘导线,接头不得松动,不得有外露带电部分。

10、配电箱和开关箱金属箱体、金属电器安装板以及箱内电器的不应带电底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。

11、总配电箱应装设电压表,总电流表,总电度表及其它仪表。


移动式配电箱的特点

移动式配电箱格式与固定式配电箱相同,用橡套软电缆接在固定分配电箱上,移动到尽量接近用电设备处,比如从楼下引至楼上施工层。

箱内也作用漏电开关,容量比固定式箱小些,要加装单相开关及插座,提供单相电源,供单相电器使用。配电箱金属外壳要做接零保护。


在选择配电箱位置时,应遵循如下原则

1、尽可能靠近负荷中心,即用电器多、用电量大的地方。

2、多层建筑中,各层配电箱应尽量布置在同一方向、同一位置上,便于施工安装和维护管理。

3、配电箱应设在操作方便、易于检修的地方,一般多设在门厅、接梯间或走廊的墙内,最好设在专用房间内。

4、配电箱应设在干燥、通风、采光良好,且不妨碍建筑物美观的地方。


配电箱的接线方法

包括配电箱的分配电开关,二级分配电箱的总隔离开关,漏电保护器,以及分路隔离开关的接线方法。

1、从总配电箱的分配电开关处,分别引出黄、绿、红(A、B、C)三相线,淡蓝色工作零线从工作零接线端引出,黄绿双色PE保护零线从PE端子引出。

注意:总配电箱门与箱体间,一定要采用编织软铜线可靠连接作保护接零,五线之间架设的安全距离。

2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上,淡蓝色的N线接入到漏电保护器的N端上,通过漏保后接到工作零线端子板。

3、黄绿双色的PE线接入到保护零端子板PE板上。

4、从二级分配电箱的总隔离开关引出三相线到漏电保护器。

5、从漏电保护器接线端引出相线到分路隔离开关。

注意:PE线不能进入漏电保护器,因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从N板接线端子引出淡蓝色的工作零线,从PE板接线端子引出黄绿双色保护零线。

注意:分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。
