您的位置: 首页>产品中心>配电箱
  • TD28等电位联结端子箱(铁面)

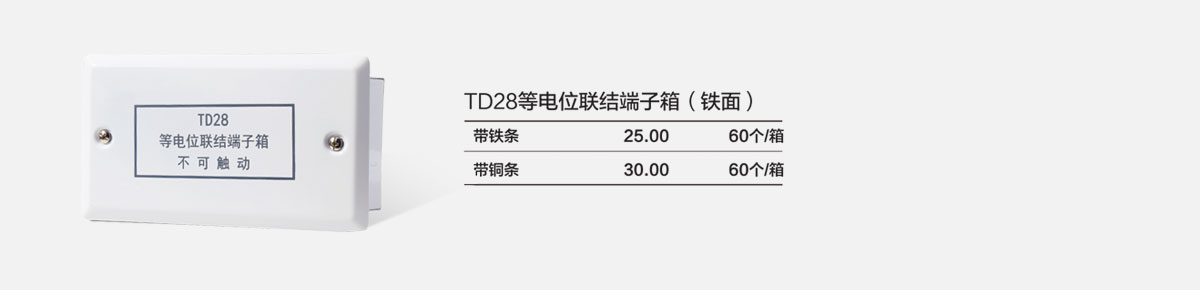

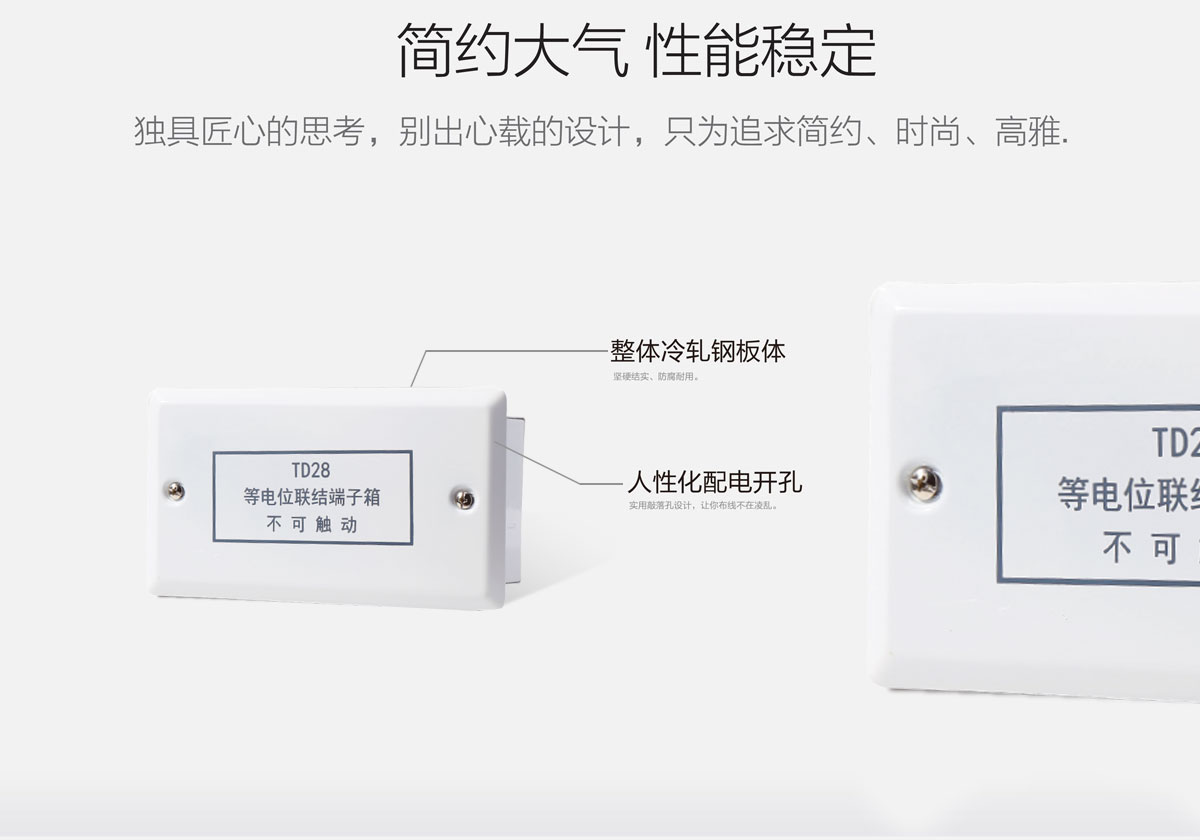

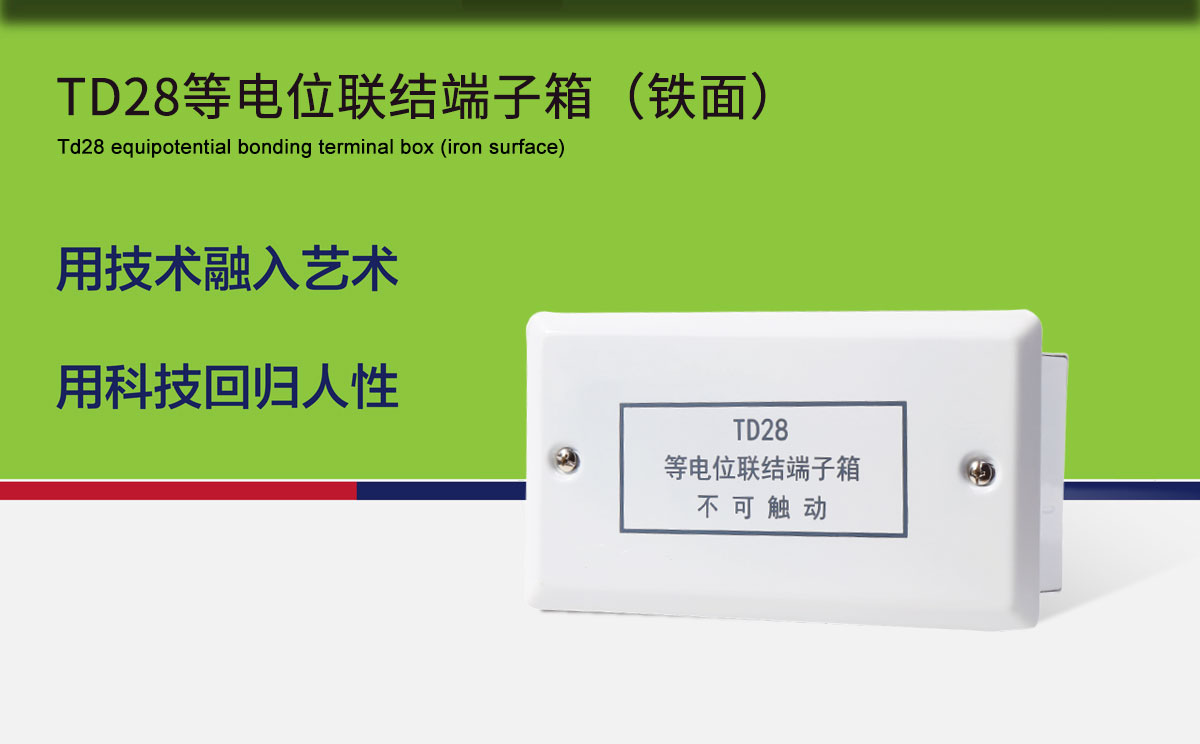

TD28等电位联结端子箱(铁面)

用技术融入艺术,用科技回归人性
面板材质
面板材质:

优质PC阻燃原料

产品特点
产品特点:

抗冲击、抗氧化、抗腐蚀

全国热线

0757-25566890

产品详情


细节视频
产品知识

固定分配电箱的特点

由于施工现场线路敷设多用电缆线路直埋敷设,供电系统采用放射式,每个固定式配电箱就是这条支路的终点,因此一般放置在本支路用电设备附近。

固定式分配电箱外壳用薄钢板制做,顶部要防雨,箱体距地面高度大于0.6m,用角钢做腿支撑,箱为两面开门,箱内用绝缘板做电器安装底板箱内装一只200~250A总开关,用四极漏电开关,容量为本箱用电器最大额定电流,考虑到通用性,可以根据工地使用各种设备的基本情况来设计,比如考虑各箱都可以接塔吊或电焊机。

总开关后面装几只分路开关,也用四极漏电开关,容量按常用电器规格大小组合。比如总开关用200A漏电开关,设四个分路,两路60A,两路40A。

分路开关下口要加装瓷插式熔断器作为明显断开点,并做为设备接线端子,熔断器上口接漏电开关下口,下口空着准备设备接线用。必要时,箱内要装单相开关,准备接单相设备使用。

作为分支线路的终点,为了加强保护零线接地的可靠性。每个固定式分配电箱处要做重复接地。

导线引人箱内后,工作零线用接线端子板连接,相线直接接人漏电开关上口,保护零线压接在配电箱外壳上的接地螺栓上并做重复接地,配电箱以后的保护零线,全部接在这只螺栓上。


配电箱的使用注意事项

1、配电箱、开关箱必须防雨、防尘。

2、配电箱、开关箱内的电器必须可靠完好,不准使用破损、不合格的电器。

3、总配电箱及分配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或总自动开关和分路自动开关)以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能,则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

4、每台用电设备应有各自专用的开关箱,必须实行"一机一闸一保护"制,严禁用同一个开关电器直接控制二台以上用电设备。

5、开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。

6、开关箱中必须装设漏电保护器,漏电保护器的装设应符合要求。36V及以下的用电设备如工作环境干燥可免装漏电保护器。

7、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。

8、漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器(剩余电流动作保护器)》的要求,开关箱内的漏电保护器额定漏电动作电电流不大于30mA,额定漏电动作时间就小于0.1s;使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s。

9、配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级分段保护的功能。

10、漏电保护器必须按产品说明书安装、使用。对搁置以久重新使用和连续使用一个月的漏电保护器,应认真检查其特性,发现问题及时修理或更换。

11、手动开关电器只许用于直按控制照明电路和容量不大于5.5KW的动力电路。容量大于5.5KW的动力电路就采用自动开关电器或降压启动装置控制。

12、各种开关电器的额定值应与其控制用电设备的额定位适应。

13、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或箱门处;进、出线应加护套分路成束并做防水弯,导线束不得与箱体进、出口直接接触;移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。

14、进入开关箱的电源线,严禁用插销连接。

15、所有配电箱均应标明其名称、用途,并作出分路标记。


工地用电配电箱的接线六点要求

1、严格按照施工现场临时用电安全技术规范JGJ46-2005来执行。

2、施工电缆使用五心线。

3、配电箱进线,五心线中黄、绿、红接在总开关上(防误开关),蓝线(N零)接在零排上(固定在绝缘子上的铜铝排),黄绿相间线(PE 地线)接在地排上。

4、配电箱出线,一般把蓝、黄、绿、红接在漏电上,黄绿相间线接在地排上。

5、把配电箱门与箱体做软连接,配电箱做重复接地,重复接地线接在地排上。

6、配电箱的安装架,必须做接地连接。

双电源配电箱的接线方式

双电源配电箱接线方式与接线图,连接两组电源时,需要确定哪一个电源优先,把优先的电源接在没有时间延时的一侧,一般的动力配电箱进线是采用五线制,照明配电箱的接线注意事项。
