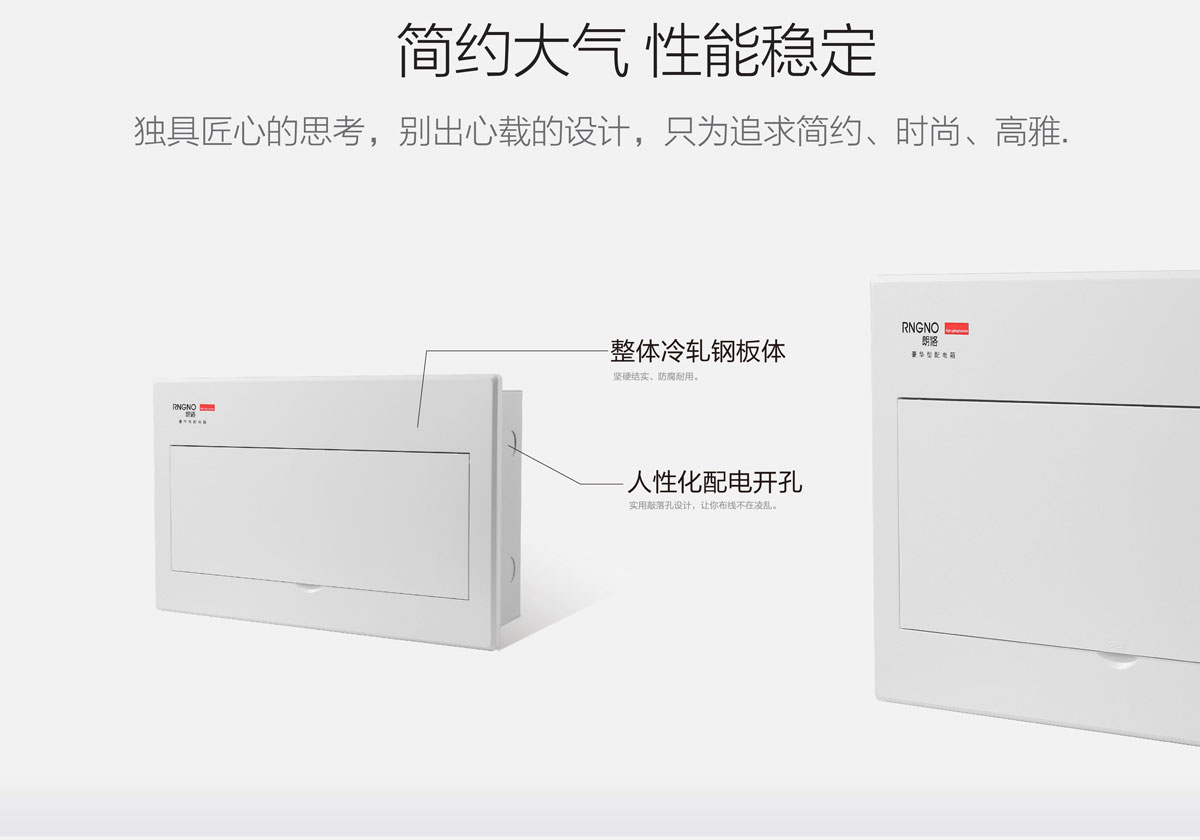

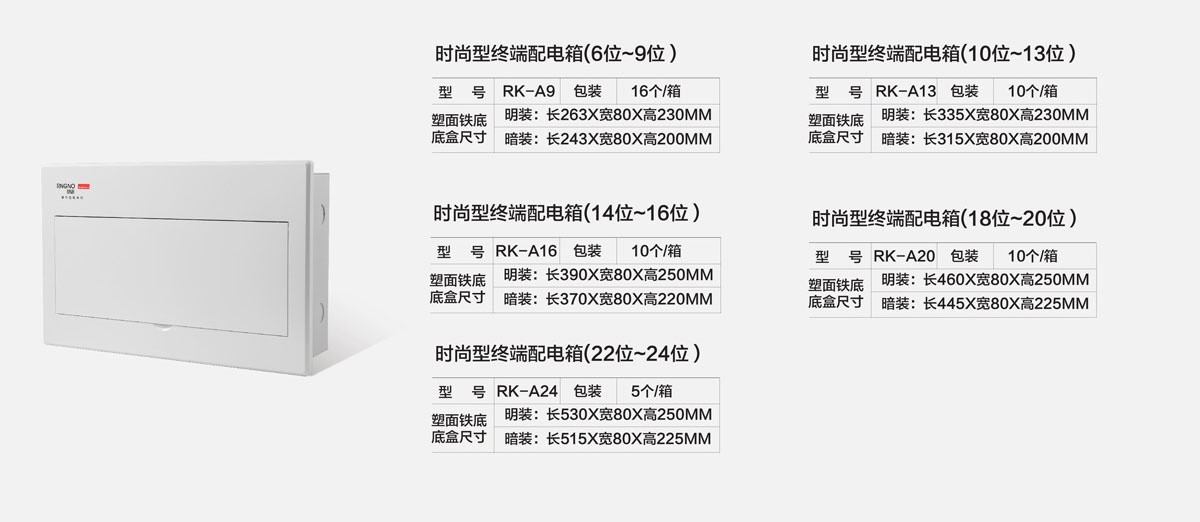

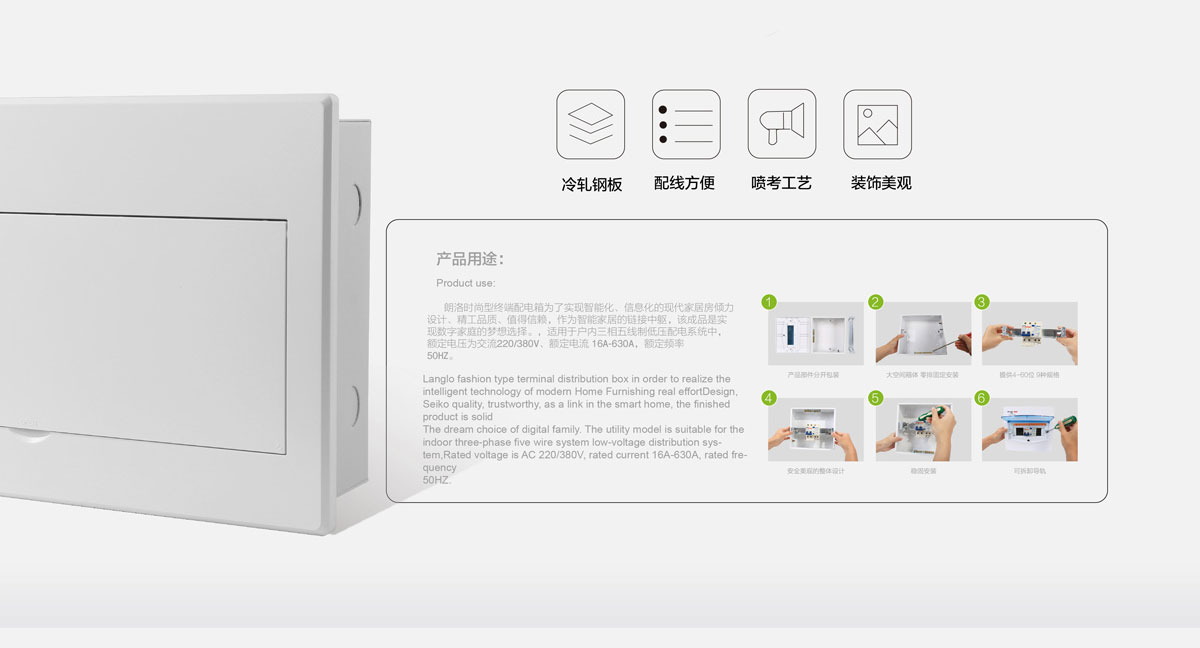

时尚型终端配电箱

总配电箱的特点

如果是独立变压器，变压器及其后的总配电箱由供电局安装，总配电箱内装总低压断路器和有功、无功电度表、电压表、电流表，电压转换开关、指示灯。

工地各分支线路的接线要接在这只总配电箱后的分路配电箱中。

如果是杆上变压器，这两只配电箱都安装在电杆上，箱下平面距地面1.3m以上，如果是较大的变压器，放在地台上，可以用封闭式配电柜分路配电箱中使用DZ系列低压断路器，总断路器根据变压器额电流选择，各分支线路用容量小些的断路器控制，断路器的容量根据回路的最大额定电流选取，如果电流较小，应选用漏电开关(漏电开关最大容量200A)。

分断路器的个数应比设计分支数多一至两个，做为备用支路。工地配电箱不装监测用电流、电压表。

如果不是独立变压器，而是利用原有变压器，总配电箱与分路配电箱合为一体，加装有功及无功电度表。从总配电箱开始，后面的线路采用TN-S三相五线制，配电箱金属外壳要做接零保护。

家装配电箱的分级配电

1、配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

3、开关箱应由末级分配电箱配电。

配电箱的维修维护要点

1、所有配电箱门应配锁，配电箱和开关箱应由专人负责。

2、所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。

3、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。

4、所有配电箱、开关箱在使用过程中的送电顺序为：总配电箱--分配电箱--开关箱;停电操作顺序为：开关箱--分配电箱--总配电箱(出现电气故障的紧急情况除外)。

5、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。

照明配电箱的安装禁忌

一、禁忌：照明配电箱(板)内可拆卸的金属板，未与保护地线系统连接。

后果：照明配电箱内的可拆卸的金属板上装配有各种的电器配件，不接保护地线，容易引发触电事故。

措施：照明配电箱内的可拆卸的金属板应有可靠的接地保护，因此要求该金属板上应设置有不可拆卸的专用接地螺丝，保护地线应与其有效连接。保护地线的线径应按规范标准要求配，以保证安全使用。

二、禁忌：照明配电箱(板)保护线做得不到位，线径不符合

后果：照明配电箱(板)的保护线不从端子排列出，而是利用箱体构架串接，线径不按要求设，配电箱门有超安全电压的器件不设置保护地线，容易引发安全事故。

措施：按照规范要求，照明配电箱(板)内，应设保护地线汇流排，保护地线应在汇流排上连接。

保护地线的截面积不应小于从电源到所属电器最大引线的截面积;而且还应按有关规定选择。配电箱(板)上接地应牢固良好，并必须有防松装置。

装有超过50V电器设备的可开启的门，活动面板应以裸铜软线与接地良好的金属构架可靠连接。裸铜软线的截面积也应按规定选择。而壁厚小于2.5mm的金属箱、盒本体不应作为管路的跨。

接地线和用电器具的保护地线压接点。

三、禁忌：照明配电箱(板)内闸具未标明回路名称。

后果：照明配电箱(板)内的闸具不标回路名称，给使用和维修带来不便，若是误合不该合的闸，容易引发安全事故。

措施：一般按规范标准要求，照明配电箱(板)门内应贴有线路系统图，www.dgjs123.com而在闸具上应标明回路名称，尤其是照明配电箱
(板)内若有交流、直流或不同等级的电源，更应具有明显的标志。给使用人员和维修人员的工作带来方便和安全。

四、禁忌：照明配电箱，(板)内的电具、仪表安装不牢固、不平整，间距不符合要求。

后果：照明配电箱(板)内的电具、仪表安装不牢固、平整、间距不够等，影响使用安全。

措施：照明配电箱(板)上电具、仪表应安装牢固、平整、整洁，间距应均匀、铜端子无松动，启闭灵活，零部件齐全。
